Typ 1100

Schrumpffolien-Verpackungsmaschine

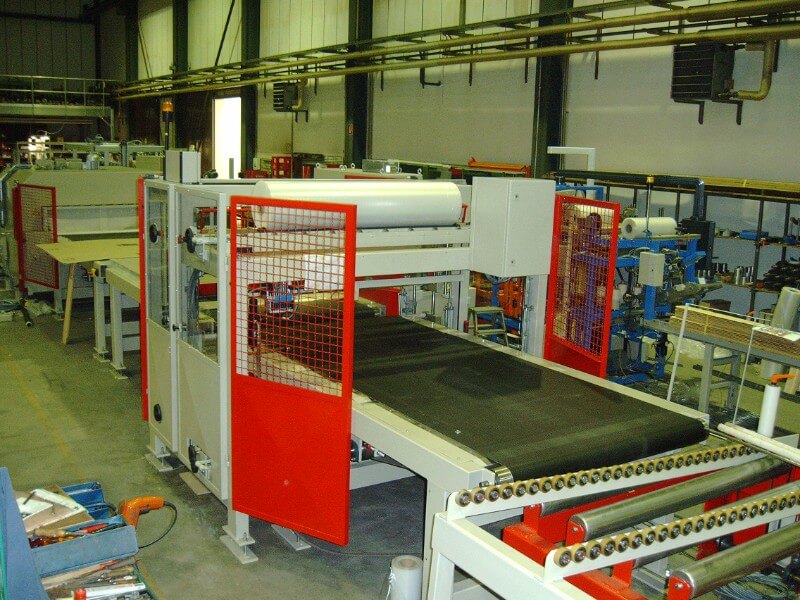

Die FISCHER Schrumpffolien-Verpackungsmaschine Typ SFV 1100 H-S ist ein Hochleistungsautomat zum Verpacken von breiten Langgütern.

Diese Maschine wurde konzipiert zum Einsatz in einer automatischen Verkettung, sowie auch zur manuellen Aufgabe.

Die Schrumpffolienverpackungsanlage Typ SFV 1100 H-S, besteht aus dem Folieneinschlagteil, drei Transportbändern als Staustrecke und einem Heißluft–Schrumpftunnel.

Der Folieneinschlagteil arbeitet von zwei Flachfolienrollen und schweißt die beiden Folienbahnen mit einer pneumatisch betätigten Impulsschweißvorrichtung mit gegenläufigen Schweißwerkzeugen zu einem Vorhang zusammen. Die Holzplatten laufen gegen die Folienvorhangnaht und wickeln beim Durchlauf durch die Maschine die zwei Folienrollen ab.

Bei dem Durchlauf des mit bi-axialer Polyäthylen-Feinschrumpffolie eingehüllten Packgutes durch den Schrumpftunnel, wird die Folie so aufgeheizt, dass dieselbe ihre optimale Schrumpffähigkeit entfalten kann. Am Ausgang des Schrumpftunnels befinden sich zwei Schaumstoffrollen, die die Längsnaht andrücken.

Folieneinschlagteil
Um die Produkte zu verpacken, werden 2 Folienabwicklungen (eine von oben und eine von unten) genutzt. Bei diesem Verfahren (Vorhang Prinzip) werden seitlich die Überlappungen erzeugt, welche die Längsnähte darstellen. Zur Erzeugung der Querschweißung wird das Produkt angehalten.

Transportband
Nach dem Folieneinschlagteil folgt ein Transportband. Hier können die mit Folie eingeschlagenen Teile gepuffert werden (Längen abhängig). Dieses Transportband wird benötigt um zu gewährleisten, dass während des Transportes in den Schrumpftunnel kein Stopp (für Querschweißung) auftritt. Die Länge des Transportbandes richtet sich nach der Produktlänge.

Schrumpftunnel

• optimale Energiebilanz durch die energiesparende Wärmeluft Rückgewinnung im Umluft-Verfahren
• optimierte Isolierung zur höchstmöglichen Energieeinsparung
• elektronische Regelung
